Condensadores para arranque de motores Ocultar detalles

Modelos

06.510

06.510/1

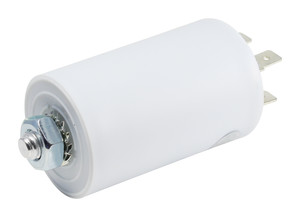

06.510/15

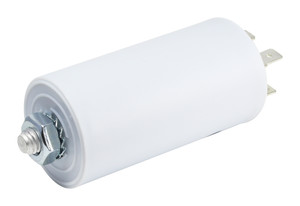

06.510/16

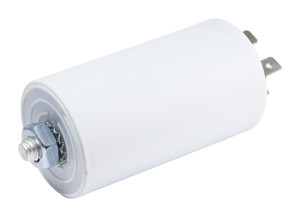

06.510/25

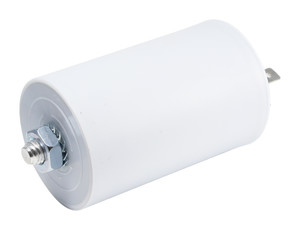

06.510/30

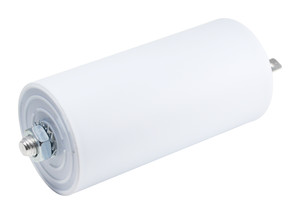

06.510/40

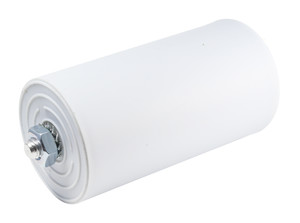

06.510/60
06.510/80

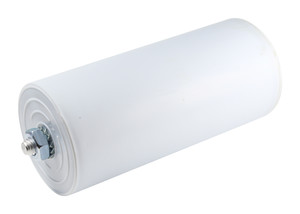

06.510/100
06.510

Condensador para arranque de motores.

Condensador de polipropileno, normalmente para el arranque de motores de electrodomésticos (lavadoras, secadoras, lavavajillas,etc).
Bobinado no inductivo.
Elementos bobinados sellados con resina.
Caja autoextinguible y resistente a las descargas.
Tornillo de fijación M8×12.
Terminales faston 6'35×0'8.
Distancia estándar entre terminales: 13'2±0'5 mm.
Acorde con la normativa EN 60252.

06.510_xx-Datasheet.pdf

Características comunes
Temperatura de trabajo		-25ºC a +85ºC
Tensión nominal		400 VAC~50-60 Hz
Factor de disipación (50-100 Hz, 20ºC)		≤0'002
Tolerancia		5%
Prueba de voltaje	entre armaduras	2'15 × Vn durante 2 s
Prueba de voltaje	entre terminales y caja	2500 VAC durante 1 s
Tipo tornillo fijación		M8×12

Versiones
Ref.	Capacidad	Dimensiones
Ref.	Capacidad	Ø	h
06.510/1	1 µF	Ø32 mm	57 mm
06.510/1.5	1'5 µF	Ø32 mm	56 mm
06.510/2	2 µF	Ø25 mm	57 mm
06.510/2.5	2'5 µF	Ø25 mm	57 mm
06.510/3	3 µF	Ø36 mm	70 mm
06.510/4	4 µF	Ø40 mm	70 mm
06.510/5	5 µF	Ø32 mm	57 mm
06.510/6	6 µF	Ø30 mm	70 mm
06.510/7.5	7'5 µF	Ø45 mm	90 mm
06.510/8	8 µF	Ø31 mm	57 mm
06.510/10	10 µF	Ø31 mm	57 mm
06.510/12	12 µF	Ø36 mm	58 mm
06.510/14	14 µF		58 mm
06.510/15	15 µF		60 mm
06.510/16	16 µF		70 mm
06.510/18	18 µF		71 mm
06.510/20	20 µF		70 mm
06.510/22	22 µF		72 mm
06.510/25	25 µF	Ø40 mm	70 mm
06.510/30	30 µF	Ø45 mm
06.510/35	35 µF
06.510/40	40 µF		90 mm
06.510/45	45 µF		94 mm
06.510/50	50 µF		94 mm
06.510/55	55 µF	Ø49 mm	95 mm
06.510/60	60 µF	Ø50 mm	106 mm
06.510/70	70 µF	Ø49 mm	117 mm
06.510/80	80 µF
06.510/90	90 µF
06.510/100	100 µF	Ø54 mm	121 mm

06.510/C

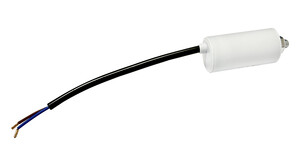

06.510/2/C
06.510/C

Condensador para arranque de motores.

Condensador de polipropileno, normalmente para el arranque de motores de electrodomésticos (lavadoras, secadoras, lavavajillas,etc).
Bobinado no inductivo.
Elementos bobinados sellados con resina.
Caja autoextinguible y resistente a las descargas.
Tornillo de fijación M8×12.
Longitud cable 170mm.
Distancia estándar entre terminales: 13'2±0'5 mm.
Acorde con la normativa EN 60252.

06.510_xx-Datasheet.pdf

Características comunes
Temperatura de trabajo		-25ºC a +85ºC
Tensión nominal		400 VAC~50-60 Hz
Factor de disipación (50-100 Hz, 20ºC)		≤0'002
Tolerancia		5%
Prueba de voltaje	entre armaduras	2'15 × Vn durante 2 s
Prueba de voltaje	entre terminales y caja	2500 VAC durante 1 s
Longitud cable		170 mm
Tipo tornillo fijación		M8×12

Versiones
Ref.	Capacidad	Dimensiones
Ref.	Capacidad	h	Ø
06.510/10/C	10 µF	57 mm	Ø31 mm
06.510/12/C	12 µF	58 mm	Ø36 mm
06.510/14/C	14 µF	58 mm
06.510/16/C	16 µF	70 mm
06.510/18/C	18 µF	71 mm
06.510/2/C	2 µF	57 mm	Ø25 mm
06.510/20/C	20 µF	70 mm	Ø36 mm
06.510/25/C	25 µF		Ø40 mm
06.510/30/C	30 µF		Ø45 mm
06.510/35/C	35 µF		Ø45 mm
06.510/4/C	4 µF		Ø40 mm
06.510/40/C	40 µF	90 mm	Ø45 mm
06.510/5/C	5 µF	57 mm	Ø32 mm
06.510/50/C	50 µF	94 mm	Ø45 mm
06.510/6/C	6 µF	70 mm	Ø45 mm
06.510/60/C	60 µF	106 mm	Ø50 mm
06.510/8/C	8 µF	57 mm	Ø31 mm
