Regletas de conexión para circuito impreso

10.320

10.320

Modelo descatalogado.

Regleta de contactos.

Paso de 5 mm.

Versiones
Ref.	Dimensiones (A)	Nº contactos
10.320/10	53 mm	10
10.320/2	13,5 mm	2
10.320/3	18 mm	3
10.320/4	23 mm	4
10.320/5	28 mm	5
10.320/6	33 mm	6
10.320/7	38 mm	7
10.320/8	43 mm	8
10.320/9	48 mm	9

10.322

10.322

En liquidación.

Regleta porta-contactos.

Para circuito impreso.
Conectable a los modelos 10.320 y 10.330.

Versiones
Ref.	Dimensiones (A)	Nº contactos
10.322/10	55 mm	10
10.322/11	60 mm	11
10.322/12	65 mm	12
10.322/2	15 mm	2
10.322/3	20 mm	3
10.322/4	25 mm	4
10.322/5	30 mm	5
10.322/6	35 mm	6
10.322/7	40 mm	7
10.322/8	45 mm	8
10.322/9	50 mm	9

Ver precios

10.805

10.805

Regleta de conexión para circuito impreso con terminales enchufables acodados.

Características comunes
Tensión nominal		250 VAC
Resistencia de aislamiento		> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica		>3000 VAC/min
Tipo		conexión para circuito
Intensidad		5 a 25 A
Temperatura de trabajo		-30º +130ºC
Presentación		100 unidades en bolsa
Cuerpo	material	termoplástico auto-extinguible (UL94-V0)
Cuerpo	inflamabilidad	UL94 V-0
Diámetro taladro c/i		Ø1'5 mm
Material terminales		aleación de cobre estañado

Versiones
Ref.	Terminales
Ref.	separación	nº	tipo
10.805/5/2/2	5,08 mm	2	enchufables, 2,8 x 0,8 mm
10.805/5/2/5			enchufables, 5,0 x 0,8 mm
10.805/5/2/6			enchufables, 6,3 x 0,8 mm
10.805/5/3/2		3	enchufables, 2,8 x 0,8 mm
10.805/5/3/5			enchufables, 5,0 x 0,8 mm
10.805/5/3/6			enchufables, 6,3 x 0,8 mm
10.805/5/4/6		4	enchufables, 6,3 x 0,8 mm
10.805/5/5/2		5	enchufables, 2,8 x 0,8 mm
10.805/5/5/5			enchufables, 5,0 x 0,8 mm
10.805/5/5/6			enchufables, 6,3 x 0,8 mm
10.805/5/6/6		6
10.805/5/7/6		7
10.805/5/8/6		8
10.805/5/9/6		9
10.805/5/10/5		10	enchufables, 5,0 x 0,8 mm
10.805/5/10/6		10	enchufables, 6,3 x 0,8 mm
10.805/5/11/6		11
10.805/5/12/6		12
10.805/5/13/6		13
10.805/5/14/6		14
10.805/5/15/6		15
10.805/5/16/6		16
10.805/5/17/2		17	enchufables, 2,8 x 0,8 mm
10.805/5/17/6		17	enchufables, 6,3 x 0,8 mm
10.805/7/2/6	7,62 mm	2	enchufables, 6,3 x 0,8 mm
10.805/7/3/2		3	enchufables, 2,8 x 0,8 mm
10.805/7/3/6		3	enchufables, 6,3 x 0,8 mm
10.805/7/4/6		4
10.805/7/5/6		5
10.805/7/6/6		6
10.805/7/7/6		7
10.805/7/8/6		8
10.805/7/9/6		9
10.805/7/10/6		10
10.805/7/11/2		11	enchufables, 2,8 x 0,8 mm
10.805/7/11/6		11	enchufables, 6,3 x 0,8 mm
10.805/10/2/6	10,16 mm	2
10.805/10/4/6		4
10.805/10/5/6		5
10.805/10/6/6		6
10.805/10/7/6		7
10.805/15/5/6	15,24 mm	5

Ver precios

Vea también
Ref.	Descripción
10.805/10.807

10.805.T

10.805/2.8
10.805/5
10.805/6.3

Terminal acodado para regleta de conexión.

10.805_6.3-Datasheet.pdf

Características comunes
Temperatura de trabajo	-30º +130ºC
Tensión nominal	250 V
Presentación	500 unidades en bolsa

Versiones
Ref.	Tipo
10.805/2.8	enchufable, 2,8 x 0,8 mm
10.805/5	enchufable, 5,0 x 0,8 mm
10.805/6.3	enchufable, 6,3 x 0,8 mm

Ver precios

10.807

10.805

Regleta de conexión para circuito impreso con terminales enchufables rectos.

Características comunes
Tensión nominal		250 VAC
Resistencia de aislamiento		> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica		>3000 VAC/min
Tipo		conexión para circuito
Intensidad		5 a 25 A
Temperatura de trabajo		-30º +130ºC
Presentación		100 unidades en bolsa
Cuerpo	material	termoplástico auto-extinguible (UL94-V0)
Cuerpo	inflamabilidad	UL94 V-0
Diámetro taladro c/i		Ø1'5 mm
Material terminales		aleación de cobre estañado

Versiones
Ref.	Terminales
Ref.	separación	nº	tipo
10.807/5/2/2	5,08 mm	2	enchufables, 2,8 x 0,8 mm
10.807/5/2/6		2	enchufables, 6,3 x 0,8 mm
10.807/5/3/2		3	enchufables, 2,8 x 0,8 mm
10.807/5/3/6		3	enchufables, 6,3 x 0,8 mm
10.807/5/4/6		4
10.807/5/5/6		5
10.807/5/6/2		6	enchufables, 2,8 x 0,8 mm
10.807/5/6/5			enchufables, 5,0 x 0,8 mm
10.807/5/6/6			enchufables, 6,3 x 0,8 mm
10.807/5/7/6		7
10.807/5/8/6		8
10.807/5/9/6		9
10.807/5/10/6		10
10.807/5/14/6		14
10.807/5/15/6		15
10.807/5/16/6		16
10.807/5/17/2		17	enchufables, 2,8 x 0,8 mm
10.807/5/17/5			enchufables, 5,0 x 0,8 mm
10.807/5/17/6			enchufables, 6,3 x 0,8 mm
10.807/7/2/6	7,62 mm	2
10.807/7/3/6		3
10.807/7/4/6		4
10.807/7/5/6		5
10.807/7/6/2		6	enchufables, 2,8 x 0,8 mm
10.807/7/6/5			enchufables, 5,0 x 0,8 mm
10.807/7/6/6			enchufables, 6,3 x 0,8 mm
10.807/7/7/6		7
10.807/7/8/6		8
10.807/7/9/6		9
10.807/7/10/6		10
10.807/7/11/6		11
10.807/10/2/5	10,16 mm	2	enchufables, 5,0 x 0,8 mm
10.807/10/2/6		2	enchufables, 6,3 x 0,8 mm
10.807/10/3/6		3
10.807/10/4/6		4
10.807/10/5/6		5
10.807/10/6/6		6
10.807/10/7/6		7
10.807/10/8/6		8
10.807/10/9/6		9
10.807/12/4/6	12,70 mm	4
10.807/15/4/6	15,24 mm	4

Ver precios

Vea también
Ref.	Descripción
10.805/10.807

10.807.T

10.807/2.8
10.807/5
10.807/6.3

Terminal recto para regleta de conexión.

Características comunes
Temperatura de trabajo	-30º +130ºC
Tensión nominal	250 V
Presentación	500 unidades en bolsa

Versiones
Ref.	Tipo
10.807/2.8	enchufable, 2,8 x 0,8 mm
10.807/5	enchufable, 5,0 x 0,8 mm
10.807/6.3	enchufable, 6,3 x 0,8 mm

Ver precios

10.810

10.810

Regleta de conexión c/impreso con terminales enchufables rectos.

Características comunes
Tensión nominal		250 VAC
Tipo		conexión para circuito
Intensidad		10 A
Temperatura de trabajo		-30º +130ºC
Presentación		500 unidades en bolsa
Cuerpo aislante	resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
	rigidez dieléctrica	>3000 VAC/min
	material	termoplástico auto-extinguible (UL94-V0)
	inflamabilidad	UL94 V-0
Diámetro taladro montaje		Ø1'5 mm
Material terminales		aleación de cobre estañado

Versiones
Ref.	Terminales
Ref.	separación	nº	tipo
10.810/5/2/2	5,08 mm	2	enchufables, 2,8 x 0,8 mm
10.810/5/4/2		4
10.810/5/5/2		5
10.810/5/6/2		6
10.810/5/7/2		7
10.810/5/10/2		10
10.810/5/12/2		12
10.810/5/17/2		17
10.810/7/3/2	7,62 mm	3
10.810/7/4/2		4
10.810/7/6/2		6
10.810/7/10/2		10
10.810/10/3/2	10,16 mm	3

Ver precios

Vea también
Ref.	Descripción
10.810.T	Terminal recto para regleta de conexión.

10.810.T

10.810

Terminal recto para regleta de conexión.

Versiones
Ref.	Tipo
10.810/2.8	enchufable, 2,8 x 0,8 mm

Ver precios

Vea también
Ref.	Descripción
10.810	Regleta de conexión c/impreso con terminales enchufables rectos.

10.812

10.810

En liquidación.

Regleta de conexión c/impreso con terminales enchufables acodados.

Características comunes
Tensión nominal		250 VAC
Tipo		conexión para circuito
Intensidad		10 A
Temperatura de trabajo		-30º +130ºC
Presentación		100 unidades en bolsa
Cuerpo aislante	resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
	rigidez dieléctrica	>3000 VAC/min
	material	termoplástico auto-extinguible (UL94-V0)
	inflamabilidad	UL94 V-0
Diámetro taladro montaje		Ø1'5 mm
Material terminales		aleación de cobre estañado

Versiones
Ref.	Terminales
Ref.	separación	nº	tipo
10.812/5/2/2	5,08 mm	2	enchufables, 2,8 x 0,8 mm
10.812/5/4/2		4
10.812/5/5/2		5
10.812/5/10/2		10
10.812/5/17/2		17
10.812/7/2/2	7,62 mm	2
10.812/7/3/2		3
10.812/7/10/2		10
10.812/10/9/2	10,16 mm	9

Ver precios

Vea también
Ref.	Descripción
10.812.T	Terminal acodado para regleta de conexión.

10.812.T

10.812/2.8

Modelo descatalogado.

Terminal acodado para regleta de conexión.

Características comunes
Material	cobre estañado

Versiones
Ref.	Tipo
10.812/2.8	enchufable, 2,8 x 0,8 mm

Vea también
Ref.	Descripción
10.812	Regleta de conexión c/impreso con terminales enchufables acodados.

10.815

10.815/4
10.815/6
10.815/8

Regletas de conexión a presión.

Conexión a presión por desplazamiento del aislante.

10.815_8-Datasheet.pdf

Características comunes
Rigidez dieléctrica	>1000 VAC/min

Versiones
Ref.	Nº terminales	Dimensiones (X)
10.815/2	2	9 mm
10.815/4	4	17 mm
10.815/5	5
10.815/6	6	25 mm
10.815/8	8	32 mm
10.815/10	10

Ver precios

10.851

10.851/3

Conectores componibles para circuito impreso con tornillo y lámina de protección.

Cuerpo aislante termoplástico autoextinguible UL94-V0.
Bornes de latón estañado.
Lengüetas de protección en bronce estañado.
Tornillos de acero zincado imperdibles.

10.851_2-Datasheet.pdf

Características comunes
Sección	0,75 mm²
Tensión nominal	130 V / 380 V
Corriente nominal	9 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>1250 VAC/min
Temperatura	85 ºC
Diámetro taladro c/i	Ø1'3 mm

Versiones
Ref.	Terminales
Ref.	separación	nº
10.851/2	3,5 mm	2
10.851/3	3,5 mm	3
10.851/101	7 mm	2 esp.

Ver precios

10.852

10.852

Conectores componibles para circuito impreso con tornillo y lámina de protección.

Cuerpo aislante termoplástico autoextinguible UL94-V0.
Bornes de latón estañado.
Lengüetas de protección en bronce estañado.
Tornillos de acero zincado imperdibles.

Características comunes
Sección	1 mm²
Tensión nominal	400 V
Corriente nominal	15 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>2000 VAC/min
Temperatura	85 ºC
Diámetro taladro c/i	Ø1'3 mm

Versiones
Ref.	Terminales
Ref.	separación	nº
10.852/2	5 mm	2
10.852/3	5 mm	3
10.852/101	10 mm	2 esp.

Ver precios

10.852/7

10.852/7/3

Conectores componibles para circuito impreso con tornillo y lámina de protección.

Cuerpo aislante policarbonato autoextinguible UL94-V0
Bornes de latón estañado
Lengüetas de protección en bronce estañado
Tornillos de acero zincado imperdibles

Características comunes
Sección	1 mm²
Tensión nominal	750 V
Corriente nominal	15 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>2000 VAC/min

Versiones
Ref.	Terminales
Ref.	separación	nº
10.852/7/2	7,5 mm	2
10.852/7/3	7,5 mm	3
10.852/7/101	15 mm	2 esp.

Ver precios

10.853

10.853/2
10.853/3
10.853/3/I

Conectores componibles para circuito impreso con tornillo y lámina de protección.

Cuerpo aislante policarbonato autoextinguible UL94-V0
Bornes de latón estañado
Lengüetas de protección en bronce estañado
Tornillos de acero zincado imperdibles

10.853_xx-Datasheet.pdf

Características comunes
Sección	2,5 mm²
Corriente nominal	24 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>3000 VAC/min
Temperatura	85 ºC
Diámetro taladro c/i	Ø1'3 mm

Versiones
Ref.	Tensión nominal	Terminales
Ref.	Tensión nominal	separación	nº
10.853/2	750 V	7,5 mm	2
10.853/3	750 V		3
10.853/3/I	500 V		3

Ver precios

10.855

10.855

En liquidación.

Conectores componibles para circuito impreso con tornillo y lámina de protección. Serie 45º.

Cuerpo aislante policarbonato autoextinguible UL94-V0.
Bornes de latón estañado.
Lengüetas de protección en latón estañado.
Tornillos de acero zincado imperdibles.

Características comunes
Sección	1,5 mm²
Tensión nominal	130 V / 750 V
Corriente nominal	17,5 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>1250 VAC/min
Temperatura	85 ºC
Diámetro taladro c/i	Ø1'3 mm

Versiones
Ref.	Terminales
Ref.	separación	nº
10.855/2	5 mm	2
10.855/3	5 mm	3
10.855/101	10 mm	2 esp.

Ver precios

10.856

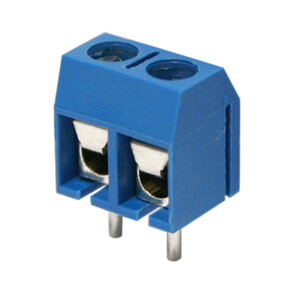

10.856/2
10.856/3

Conectores componibles para circuito impreso con tornillo y lámina de protección. En 2 versiones: vertical y horizontal.

Cuerpo aislante policarbonato autoextinguible UL94-V0.
Bornes de latón estañado.
Lengüetas de protección en bronce estañado.
Tornillos de acero zincado imperdibles.

10.856_xx-Datasheet.pdf

Características comunes
Sección	1 mm²
Tensión nominal	250 V / 750 V
Corriente nominal	3,5 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>2000 VAC/min
Diámetro	Ø1'3 mm
Temperatura	85 ºC

Versiones
Ref.	Terminales
Ref.	separación	nº	tipo
10.856/2/90	5 mm	2	horizontales
10.856/2		2	verticales
10.856/3		3	verticales
10.856/101/90	10 mm	2 esp.	hor.,espaciados
10.856/101	10 mm	2 esp.	vert., espaciados

Ver precios

10.856/E

10.856/E/3

Modelo descatalogado.

Vea en su lugar el modelo 10.856

Conectores componibles para circuito impreso con tornillo y lámina de protección.

Cuerpo aislante policarbonato autoextinguible UL94-V0.
Versión económica. Bornes de latón estañado.
Lengüetas de protección en bronce estañado.
Tornillos de acero zincado imperdibles.

Características comunes
Sección	1mm²
Tensión nominal	250 V / 750 V
Corriente nominal	3,5 A
Resistencia de aislamiento	60 seg >= 5 MΩ
Rigidez dieléctrica	>2000 VAC/min
Diámetro	Ø1'3 mm
Temperatura	85 ºC

Versiones
Ref.	Terminales
Ref.	separación	nº
10.856/E/2 Vea 10.856/2	5 mm	2
10.856/E/3 Vea 10.856/3	5 mm	3
10.856/E/101 Vea 10.856/101	10 mm	2 esp.

10.857

10.857/3
10.857/2
10.857/3

Conectores componibles para circuito impreso con tornillo y lámina de protección.

Cuerpo aislante policarbonato autoextinguible UL94-V0.
Bornes de latón estañado.
Lengüetas de protección en bronce estañado.
Tornillos de acero zincado imperdibles.

Características comunes
Sección	1 mm²
Tensión nominal	250 V / 750 V
Corriente nominal	17,5 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>2500 VAC/min
Temperatura	85 ºC
Diámetro taladro c/i	Ø1'3 mm

Versiones
Ref.	Terminales
Ref.	separación	nº
10.857/2	5 mm	2
10.857/3	5 mm	3
10.857/101	10 mm	2 esp.
10.857/10101	10 mm	3 esp.

Ver precios

10.858

10.858

Modelo descatalogado.

Conectores para circuito impreso con tornillo y lámina de presión móvil. En 2 versiones: vertical y horizontal 90º.

Provisto de escuadras de polarización y alineación.
Fácil de cortar para obtener el nº de elementos precisos.
Cuerpo aislante policarbonato autoextinguible UL94-V0.
Contactos en aleación de cobre estañado.
Láminas de protección en aleación de cobre.

En stock tenemos conectores de 36 vías, paso 5mm y 18 vías, paso 10mm, que el cliente puede fácilmente cortar y obtener así el número de vías deseado.

Características comunes
Sección	2,5 mm²
Tensión nominal	380 V / 750 V
Corriente nominal	17,5 A
Resistencia de aislamiento	> 5 MΩ (500 VDC, 1 minuto)
Rigidez dieléctrica	>2500 VAC/min
Diámetro	Ø1'3 mm
Temperatura	85 ºC

Versiones
Ref.	Terminales
Ref.	separación	nº	tipo
10.858/36/5	5 mm	36	vertical
10.858/18/10	10 mm	18	vertical

Regletas de conexión para circuito impreso Ocultar detalles

Modelos

10.320

10.322

10.805

10.805.T

10.807

10.807.T

10.810

10.810.T

10.812

10.812.T

10.815

10.851

10.852

10.852/7

10.853

10.855

10.856

10.856/E

10.857

10.858

Categorías relacionadas
