Pulsadores

11.172.I

11.172.I
11.172.I

Interruptor unipolar a pulsador.

Conexión cable a tornillo.

Características
Tipo	interruptor
Color cuerpo y tecla	blanco
Tensión	250 V
Posiciones	ON-OFF
Intensidad máxima	6 A

Agregar a cesta Ver precios

11.173.I

11.173.I
11.173.I

Interruptor a pulsador unipolar.

Conexión cable a presión.

Características
Tipo	interruptor
Color	blanco
Tensión	250 V
Posiciones	ON-OFF
Intensidad máxima	1 A

Agregar a cesta Ver precios

11.479.I

11.479.I/N/R
11.479.I

Interruptor unipolar empotrable a pulsador.

Características comunes
Tensión	250 VAC
Temperatura	85ºC
Intensidad máxima	10 A

Versiones
Ref.	Tipo	Color cuerpo	Color tecla	Posiciones
11.479.I/N/R	interruptor	negro	rojo	ON-OFF
11.479.IL/N/R	interruptor luminoso	negro	rojo	ON-OFF

Ver precios

11.492.I

11.492.I
11.492.I
taladros montaje

Interruptor de puerta empotrable ON-OFF.

Características comunes
Funcionamiento	ON-OFF (cerrado en reposo)
Tensión	250 VAC
Temperatura	85C
Intensidad máxima	2,5 A

Versiones
Ref.	Tipo	Posiciones	Salida terminales
11.492.I	interruptor	ON-OFF	axial
11.492.I/90	interruptor	ON-OFF	radial (90º)

Ver precios

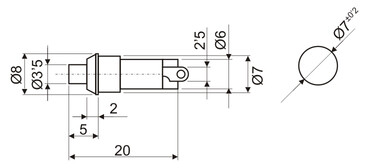

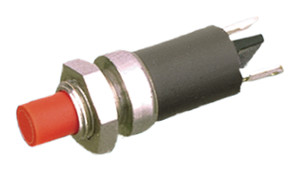

11.510

11.510
11.510

Modelo descatalogado.

Pulsador subminiatura unipolar.

Características comunes
Tensión	250 VAC
Intensidad máxima	2 A
Tipo fijación	rosca

Versiones
Ref.	Funcionamiento	Color tecla	Terminales
11.510/A/I/N	OFF-ON (abierto en reposo)	negro	c/impreso
11.510/A/S/N		negro	soldables
11.510/A/I/R		rojo	c/impreso
11.510/A/S/R		rojo	soldables
11.510/A/I/V		verde	c/impreso
11.510/A/S/V		verde	soldables
11.510/C/I/N	ON-OFF (cerrado en reposo)	negro	c/impreso
11.510/C/S/N		negro	soldables
11.510/C/I/R		rojo	c/impreso
11.510/C/S/R		rojo	soldables
11.510/C/S/V		verde	soldables

Vea también
Ref.	Descripción
11.510/511/T	Tecla redonda del 11.510/11.511.

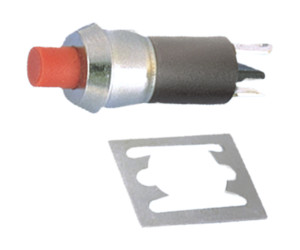

11.511

11.511
11.511

Modelo descatalogado.

Pulsador subminiatura unipolar.

Fijación a rosca.

Características comunes
Tensión	250 VAC
Intensidad máxima	2 A

Versiones
Ref.	Tipo	Funcionamiento	Color tecla	Terminales	Tipo terminal
11.511/A/S/N		OFF-ON (abierto en reposo)	negro		soldable
11.511/A/S/R			rojo
11.511/A/S/V			verde
11.511/C/S/N		ON-OFF (cerrado en reposo)	negro
11.511/C/S/R			rojo
11.511/C/I/V			verde		c/impreso
11.511/C/S/V	circuito cerrado (ON-OFF)		verde	soldable

11.513

11.513/NN/LED/R

En liquidación.

Pulsador unipolar de dos direcciones (SPDT).

Características comunes
Funcionamiento	momentáneo
Material cuerpo	PA
Vida útil	1×10⁶ op.

Versiones
Ref.	Tecla		Nº huecos LED	Color LED
Ref.	ancho	color	Nº huecos LED	Color LED
11.513/NN/LED/R	12,3 mm	negro	1	rojo

Ver precios

11.514

11.514/LL/R
11.514
11.514
11.514/D/L
11.514/D/LL
esquema eléctrico
taladros montaje

En liquidación.

Pulsador unipolar de dos direcciones (SPDT).

Dos posibilidades de actuación: momentánea o con enclavamiento (PUSH-PUSH).
Dos dimensiones de teclas, lisas o preparadas para el montaje de uno o dos diodos LED Ø3 mm.
Contactos sellados.

Características comunes
Tipo		pulsador
Cuerpo	color	negro
Cuerpo	material	PBT (UL94-V0)
Material tecla		ABS
Material contactos		latón + Ni + Ag	latón + Ni + Au
Resistencia de aislamiento		< 10¹⁰ Ω
Voltaje máximo		60 V DC	24 V DC
Potencia máxima		60 W	240 mW
Intensidad máxima		100 mA DC	10 mA DC
Fuerza de accionamiento		< 2 N
Capacidad entre contactos		< 0,9 pF
Tiempo de rebote		< 2 ms
Carrera de tecla		< 3 mm
Resistencia de contacto máxima		< 15 mΩ	< 50 mΩ
Soldadura temperatura/tiempo		< 2 ms
Inflamabilidad cuerpo		UL94 V-0
Altura tecla		16,9 mm

Versiones
Ref.	Funcionamiento	Tecla		Nº huecos LED	Vida útil
Ref.	Funcionamiento	ancho	color	Nº huecos LED	Vida útil
11.514/G	momentáneo	12,3 mm	gris	-	5×10⁸ op.
11.514/L/G				1
11.514/LL/G				2
11.514/N			negro	-
11.514/L/N				1
11.514/LL/N				2
11.514/R			rojo	-
11.514/L/R				1
11.514/LL/R				2
11.514/D/G		17,3 mm	gris	-
11.514/D/L/G				1
11.514/D/LL/G				2
11.514/D/N			negro	-
11.514/D/L/N				1
11.514/D/LL/N				2
11.514/D/R			rojo	-
11.514/D/L/R				1
11.514/D/LL/R				2
11.514/L/PP/G	PUSH-PUSH	12,3 mm	gris	1	5×10⁵ op.
11.514/LL/PP/G			gris	2
11.514/PP/N			negro	-
11.514/L/PP/N				1
11.514/LL/PP/N				2
11.514/PP/R			rojo	-
11.514/L/PP/R			rojo	1
11.514/D/L/PP/G		17,3 mm	gris	1
11.514/D/LL/PP/G			gris	2
11.514/D/PP/N			negro	-
11.514/D/L/PP/N				1
11.514/D/LL/PP/N				2
11.514/D/PP/R			rojo	-
11.514/D/L/PP/R				1
11.514/D/LL/PP/R				2

Ver precios

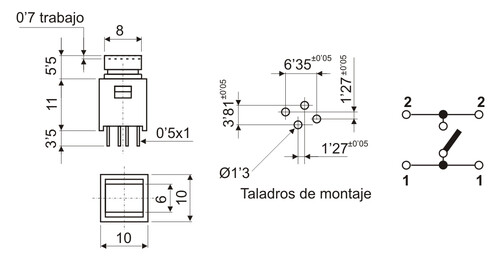

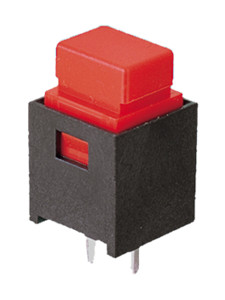

11.515/C

11.515/C
11.515/C

Modelo descatalogado.

Pulsador unipolar de una dirección (SPST).

Normalmente abierto.

Características comunes
Funcionamiento		momentáneo "click"
Cuerpo	color	negro
Cuerpo	material	PPOM (UL94-V0)
Tecla	forma	cuadrada 8 mm
Tecla	material	ABS
Tensión		35 VDC
Resistencia de aislamiento		>25.000 MΩ
Intensidad		20 mA
Temperatura de trabajo		-20ºC +70ºC
Fuerza de inserción		1'2 (+0'3 -0'2) N
Fuerza de retorno		0'8 (+0'5 -0'15) N
Vida útil		> 250.000 maniobras
Capacidad entre contactos		< 0,9 pF
Tiempo de rebote		< 2ms
Carrera de tecla		0'7 (+0 -0'2) mm
Resistencia de contacto máxima		< 25 mΩ
Material contacto móvil		bronce + 2'8 µm Ag
Material contactos fijos		latón + 1'5 µm Ni + 2'8 µg Ag
Inflamabilidad cuerpo		UL94 V-0

Versiones
Ref.	Color tecla
11.515/C/N	negro
11.515/C/R	rojo

Vea también
Ref.	Descripción
11.524/CG/515/C	Tecla para pulsador.
11.524/CR/515/C	Tecla para pulsador.

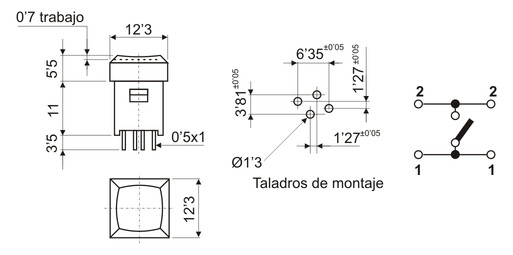

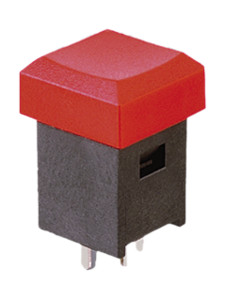

11.515/C/TC

11.515/C/TC/R
11.515/C/TC

Modelo descatalogado.

Pulsador unipolar de una dirección (SPST). Normalmente abierto.

Características comunes
Cuerpo	color	negro
Cuerpo	material	PPOM (UL94-V0)
Tecla	forma	cuadrada 12'3 mm
Tecla	material	ABS
Tensión		35 VDC
Resistencia de aislamiento		>25.000 MΩ
Intensidad		20 mA
Temperatura de trabajo		-20ºC +70ºC
Fuerza de inserción		1'2 (+0'3 -0'2) N
Fuerza de retorno		0'8 (+0'5 -0'15) N
Vida útil		> 250.000 maniobras
Capacidad entre contactos		< 0,9 pF
Tiempo de rebote		< 2ms
Carrera de tecla		0'7 (+0 -0'2) mm
Resistencia de contacto máxima		< 25 mΩ
Material contacto móvil		bronce + 2'8 µm Ag
Material contactos fijos		latón + 1'5 µm Ni + 2'8 µg Ag
Inflamabilidad cuerpo		UL94 V-0

Versiones
Ref.	Funcionamiento	Color tecla
11.515/C/TC/G	ON-OFF (cerrado en reposo)	gris
11.515/C/TC/N	momentáneo "click"	negro
11.515/C/TC/R	momentáneo "click"	rojo

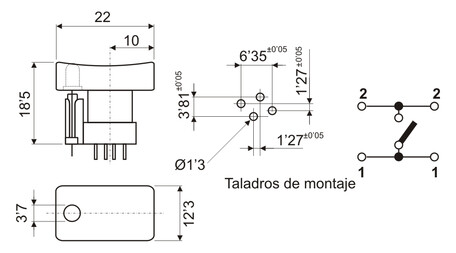

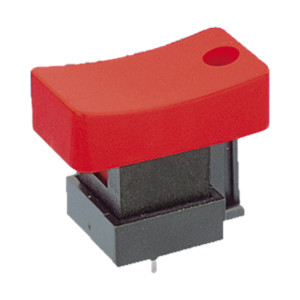

11.515/C/TL

11.515/C/TL
11.515/C/TL

Modelo descatalogado.

Pulsador unipolar de una dirección (SPST). Normalmente abierto. Con soporte LED.

Características comunes
Funcionamiento		momentáneo "click"
Cuerpo	color	negro
Cuerpo	material	PPOM (UL94-V0)
Tecla	forma	rectangular con soporte LED
Tecla	material	ABS
Tensión		35 VDC
Resistencia de aislamiento		>25.000 MΩ
Intensidad		20 mA
Temperatura de trabajo		-20ºC +70ºC
Fuerza de inserción		1'2 (+0'3 -0'2) N
Fuerza de retorno		0'8 (+0'5 -0'15) N
Vida útil		> 250.000 maniobras
Capacidad entre contactos		< 0,9 pF
Tiempo de rebote		< 2ms
Carrera de tecla		0'7 (+0 -0'2) mm
Resistencia de contacto máxima		< 25 mΩ
Material contacto móvil		bronce + 2'8 µm Ag
Material contactos fijos		latón + 1'5 µm Ni + 2'8 µg Ag
Inflamabilidad cuerpo		UL94 V-0

Versiones
Ref.	Color tecla
11.515/C/TL/N	negro
11.515/C/TL/R	rojo

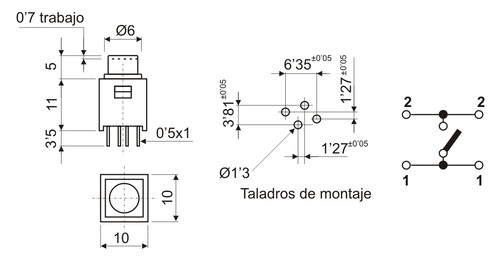

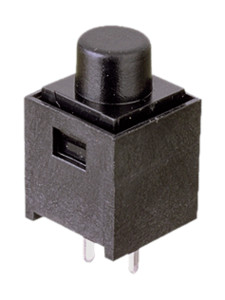

11.515/R

11.515/R
11.515/R

Modelo descatalogado.

Pulsador unipolar de una dirección (SPST). Normalmente abierto.

Características comunes
Cuerpo	color	negro
Cuerpo	material	PPOM (UL94-V0)
Tecla	forma	redonda
Tecla	material	ABS
Tensión		35 VDC
Resistencia de aislamiento		>25.000 MΩ
Intensidad		20 mA
Temperatura de trabajo		-20ºC +70ºC
Fuerza de inserción		1'2 (+0'3 -0'2) N
Fuerza de retorno		0'8 (+0'5 -0'15) N
Vida útil		> 250.000 maniobras
Capacidad entre contactos		< 0,9 pF
Tiempo de rebote		< 2ms
Carrera de tecla		0'7 (+0 -0'2) mm
Resistencia de contacto máxima		< 25 mΩ
Material contacto móvil		bronce + 2'8 µm Ag
Material contactos fijos		latón + 1'5 µm Ni + 2'8 µg Ag
Inflamabilidad cuerpo		UL94 V-0

Versiones
Ref.	Color tecla
11.515/R/N	negro
11.515/R/R	rojo

Vea también
Ref.	Descripción
11.524/CN/515/R	Tecla para pulsador.
